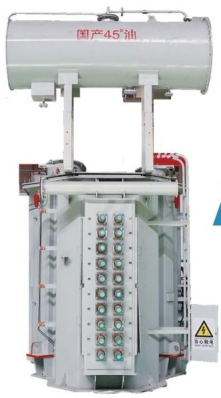

電爐變壓器

◆電爐變壓器產品概述

該系列礦熱爐節能變壓器產品廣泛應用于電石、鐵合金、工業硅、冶金等行業，具有抗短路能力強、高過載能力、效率高、低損耗安全可靠、變壓器可連續穩定運行十年以上無故障等特點，其中大容量礦熱爐變壓器與行業內大連重工、內蒙古納順、錦州天晟等國內重要工程總承包企業長期合作,并為新疆中泰化學、新疆天業、寧夏英力特、內蒙古君正、臨沂鑫海、重慶大朗、合盛硅業、東方希望、協新不銹（上海）、陜西神木電石、金暉兆豐、力勤礦業等國內知名化工冶煉單位提供電爐變壓器，電爐變壓器業績在國內外名列前茅。

產品技術性能及結構特點

 1.變壓器免吊心：我們針對長途運輸?shù)奶攸c(diǎn)，在內部結構中采用了多方向鎖緊結構，同時采用上部雙定位裝置,同時對變壓器器身壓緊力進行準確計算和工藝控制，確保產品性能得到有效保證使變壓器達到了在經過長途運輸后免吊心的目的。
2.最優的安裝維護和服務：礦熱爐變壓器安裝維護非常重要，設計中采用操作人孔和檢查孔，便于后期檢查、檢修。同時針對變壓器的特殊運行工藝和使用環境，我公司提供各項服務，由專業技術人員對產品的安裝提供指導及免費培訓，保證產品的正確安裝、驗收、運行和維護。
3.高過載能力：我公司電石爐變壓器產品可長期過載20～30%連續運行。
4.低局放：局部放電量保持在 100pC 以下，可確保變壓器在長期工作電壓和短時過電壓下穩定運行。
5.繞組和器身：繞組全部采用純度為99.9%以上的無氧銅導線，優先采用半硬銅導線，提高繞組抗突發短路能力，股線間有合理的換位，使附加損耗降至最低。
6. 鐵心：材料選用高導磁優質硅鋼片，疊積方式采用五級步進接縫，采用框架式夾持結構，機械強度高，確保鐵芯有較強的抗沖擊能力、更小的噪音和更低的空載損耗。
7. 油箱：變壓器油箱采用平頂/鐘罩結構，機械強度高外型美觀，二次出線側采用無磁鋼板，阻隔磁場形成渦流和環流損耗和局部過熱。
8. 二次出線銅管/棒采用內外雙密封結構，密封圈材料選用丙烯酸酯，耐高溫性能更優，延長密封墊圈老化速度，避免長期過熱老化造成滲漏油。
9.產品安裝維護方便，現場安裝不需要吊罩檢查，低壓側及開關側均設有操作人孔，便于后期鉆芯檢查。
10.鐵芯采用全斜無孔拉板式結構，拉板均使用低磁鋼板材料，放置在心柱兩側置于鐵芯外接圓 內，從而降低了附加損耗。鐵芯的夾緊采用Tenax2225 高強帶綁扎形式，級間臺階用圓棒撐緊等工藝措施減少鐵芯震動降低噪音，確保鐵芯有較強的抗沖擊能力。
11.繞組全部采用純度為99.9%以上的無氧銅導線，導線絕緣采用耐熱、高密度、灰份低的絕緣 紙。繞組均繞在硬紙筒上，合理選擇內外撐條和絕緣墊塊，滿足短路和冷卻方面的要求。繞組內部設置 導油隔板使油按一定的方式流動，提高冷卻效果，降低繞組溫升，同時控制油流速度在合理的范圍內，繞組溫升和油面溫升設計時均低于國家標準5K 以上。
12.器身絕緣件加工采用高密度特硬紙板，撐條、墊塊進行去毛刺、倒角處理，電 場分布盡量趨于均勻，足以保證絕緣、散熱與耐受機械力的性能。器身盡可能增大繞組有 效支撐，對運行中繞組的收縮進行有效補償，致使繞組始終處于壓緊狀態，防止失穩變形。器身與油箱間定位牢靠確保器身在運輸過程及運行短路狀態下不發生位移。
13.引線的夾緊支撐件使用高強度電工層壓木制作，夾持結構合理，有效防止短路，提高變壓器抗突發短路能力。
14.變壓器油箱采用平頂結構，合理布置加強筋位置，焊接后經整形處理并消除焊 接應力，整體噴砂，保證變壓器外觀整潔，不滲不漏。油箱能承受機械強度試驗，油箱沒有損傷和出現不允許的永久變形。
15.變壓器的二次出線端子采用先進技術特制大電流環氧絕緣水冷導電銅管，確保其絕緣、冷卻效果及無泄漏(油),為減少殼體渦流發熱，二次出線部位使用不銹鋼板1Gr18Ni9Ti制作，其余靠近線圈部位采用隔磁不銹鋼制作。
